Многоосевая таблица скоростей

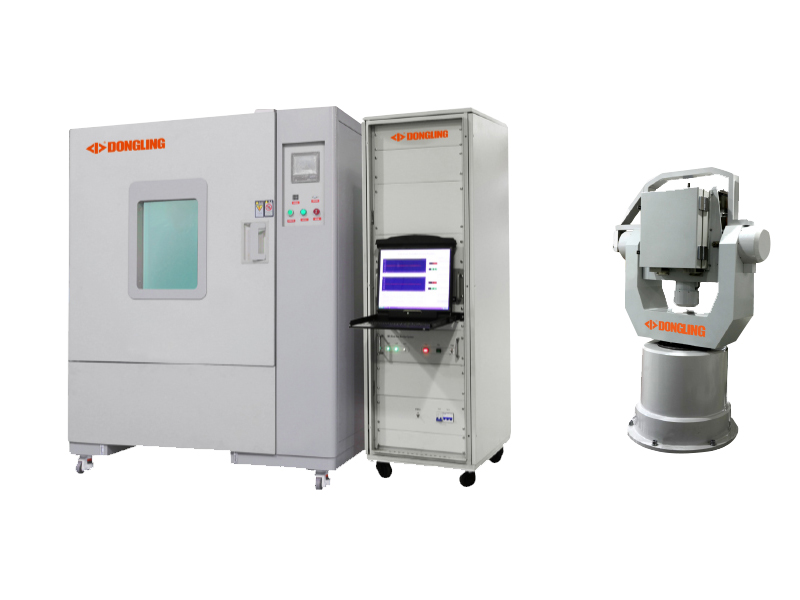

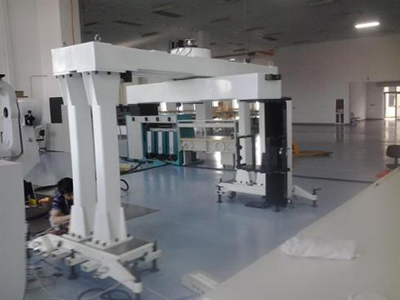

Многоосевой многофункциональный поворотный стол состоит из механического поворотного стола, блока контроля температуры, шкафа измерения и управления.
Этот механический поворотный стол предлагает различные функции, включая управление угловым положением, угловой скоростью, поворотом и центробежным ускорением. Он может записывать и отображать информационные данные в режиме реального времени, а также включает в себя возможности контроля температуры. Основная цель поворотного стола — обеспечить точное позиционирование и опорную скорость для измеряемой нагрузки. Стол можно использовать как для динамических, так и для статических испытаний и калибровки инерциальных компонентов и инерциальных навигационных систем. Кроме того, он может создавать условия для испытаний с высокой и низкой температурой, влажностью или вакуумом для измеряемой нагрузки.
Ось поворотного стола представляет собой прецизионную механическую ось с интерфейсом, передающим электрический сигнал от тестируемого устройства.
Поворотный стол оснащен стандартным интерфейсом для передачи данных. Для управления работой поворотного стола и сбора данных о состоянии можно использовать специальное программное обеспечение для измерения и управления. Кроме того, доступен протокол связи, позволяющий пользователям управлять поворотным столом и собирать данные с помощью прикладных программ.
Поворотный стол находит широкое применение в авиации, космонавтике, навигации, вооружении, транспортных средствах и других областях. Его основные области применения включают проверку и калибровку инерциальных навигационных систем и инерциальных компонентов, а также моделирование положения ракет и самолетов. В зависимости от использования поворотный стол можно классифицировать как инерционный испытательный поворотный стол, поворотный стол для имитации или индивидуальный поворотный стол.
 |
 |
 |
|

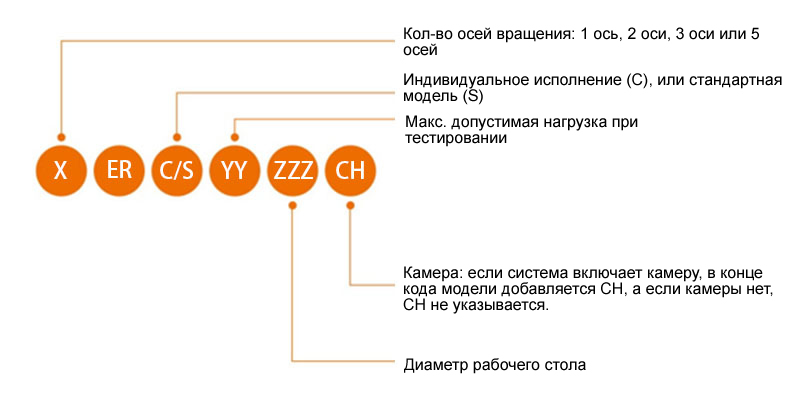

| Модель | Двухосевой испытательный стол с температурной камерой |
Двухосевой испытательный стол с температурной камерой |
Трехосевой испытательный стол с температурной камерой |
| Диаметр стола (мм) | ø700 | ø500 | ø500 |
| Направления осей вращения | 2 | 2 | 3 |
| Грузоподъемность (кг) | 60 | 50 | 50 |
| Биение стола (мм) | 0.02 | 0.02 | 0.02 |
| Плоскостность стола (мм) | 0.02 | 0.02 | 0.02 |
| Перпендикулярность (") | ±5 | ±5 | ±5 |
| Точность поворота (") | ±2 | ±2 | ±2 |
| Точность позиционирования (") | ±2 | ±2 | ±2 |
| Разрешение позиционирования (°) | 0.0001 | 0.0001 | 0.0001 |
| Повторяемость (") | ±2 | ±2 | ±2 |
| Диапазон движения | 360° непрерывно | 360° непрерывно | 360° непрерывно |
| Диапазон скоростей (°/s) | Внутренний/Внешний 1200 /600 |
Внутренний/Внешний ±600/ ±300 |
Внутренний/Средний/Внешний ±600/±300/±300 |
| Разрешение скорости (°/с) | ±0.001 | ±0.001 | ±0.001 |
| Точность и стабильность скорости (измеряется на 360 град.) | Лучше чем 0.002% | Лучше чем 0.002% | Лучше чем 0.002% |
| Ускорение (°/с²) | Внутренний/Внешний 450 / 200 |
Внутренний/Внешний 600 / 300 |
Внутренний/Средний/Внешний 600/ 450/300 |
| Полоса пропускания | Внутренний/Внешний 50Гц/20Гц |
Внутренний/Внешний 25Гц/10Гц |
Внутренний/Средний/Внешний 25Гц/15Гц/10Гц |
| Площадь температурной камеры (мм) | 750*750*650 | 550*560*500 | 550*560*500 |
| Температурный диапазон (℃) | -65~+125 | -60~+85 | -60~+85 |
| Точность температуры (℃) | ±1 | ±1 | ±1 |
| Скорость повышения температуры (℃/мин) | 1-2 | 1-2 | 1-2 |
| Стабильность температуры (℃) | ±1 | ±1 | ±1 |
 |
 |
 |
|
| Модель | Трехосевой многофункциональный испытательный стол |
Трехосевой многофункциональный испытательный стол |
Динамический симулятор движения цели |
| Размер стола (мм) | ø300*400 | ø500*500 | ø800*800 |
| Направления осей вращения | 3 | 3 | 1 |
| Грузоподъемность (кг) | ≥50 | ≥50 | ≥500кг |
| Биение стола (мм) | 0.02 | 0.02 | 0.05 |
| Плоскостность стола (мм) | 0.02 | 0.02 | 0.02 |
| Перпендикулярность (") | ±5 | ±5 | ±5 |
| Точность поворота (") | ±2 | ±2 | ±5 |
| Точность позиционирования (") | ±2 | ±2 | ±10 |
| Разрешение позиционирования (°) | 0.0001 | 0.0001 | 0.0001 |
| Повторяемость (") | ±2 | ±2 | ±5 |
| Диапазон движения | 360° непрерывно | 360° непрерывно | 360° непрерывно |
| Диапазон скоростей (°/s) | Внутренний/Средний/Внешний 600/ 500/ 300 |
Внутренний/Средний/Внешний 600/ 500/ 300 |
300°/с |
| Разрешение скорости (°/с) | ±0.0001 | ±0.0001°/с | ±0.0001°/с |
| Точность и стабильность скорости (измеряется на 360 град.) | Лучше чем 0.002% | Лучше чем 0.002% | - |
| Ускорение (°/с²) | Внутренний/Средний/Внешний 1200 /800 /600 |
Внутренний/Средний/Внешний 1200 /800 /600 |
600°/s² |
| Пропускная способность (двойной десяток) | Внутренний/Средний/Внешний 10Гц/8Гц/ 6Гц |
Внутренний/Средний/Внешний 10Гц/8Гц/ 6Гц |
Внутренний: 5Гц |
 |
 |
 |
|
| Модель | 3-осевой симулятор полетной динамики |
3-осевой симулятор полетной динамики |
3-осевой симулятор полетной динамики |
| Диапазон движения | Внутренний: ±180° Средний: ±90° Внешний: ±180° |
Внутренний: непрерывный Средний: непрерывный Внешний: непрерывный |
Внутренний: непрерывный Средний: непрерывный Внешний: непрерывный |
| Размер монтажной поверхности (мм) | ∅500*500 | 400*400*400 | ∅500*500 |
| Грузоподъемность (кг) | ≥50 | ≥50 | ≥50 |
| Разрешение измерения углового положения (°) | ≤0.0001 | ≤0.0001 | ≤0.0001 |
| Точность измерения углового положения (″) | ≤3 | ≤2 | ≤2 |
| Повторяемость углового положения (″) | ≤1 | ≤1 | ≤1 |
| Угловая скорость (°/с) | Внутренний/Средний/Внешний 500/300/300 |
Внутренний/Средний/Внешний 500/300/300 |
Внутренний/Средний/Внешний 7200/300/300 |
| Макс. Ускорение(°/с) | Внутренний/Средний/Внешний 5000/3000/3000 |
Внутренний/Средний/Внешний 15000/7000/7000 |
Внутренний/Средний/Внешний 7000/5000/3000 |
| Пропускная способность (двойной десяток) | Внутренний/Средний/Внешний 12Гц/10 Гц/8Гц |
Внутренний/Средний/Внешний 20Гц/18 Гц/15Гц |
Внутренний/Средний/Внешний 15Гц/12Гц/10Гц |
