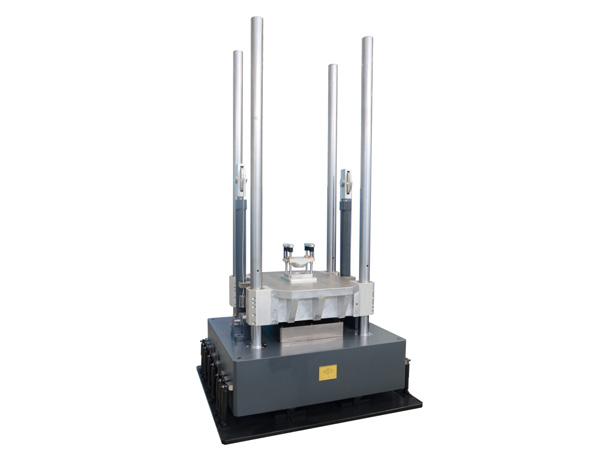

Гидравлические ударные стенды

SY-10

Гидравлические ударные стенды SY-10 идеально подходят для имитации ударного воздействия на различные товары и изделия для проверки их стойкости при подобных нагрузках в практических условиях среды. Предназначены для оценки уровня прочности изделий и надежности их функциональности.

Стенды позволяют моделировать реальные эксплуатационные ударные нагрузки с наиболее часто встречающимися видами импульсов: полусинусоидальный импульс, пилообразный импульс и трапецеидальный импульс.

Характеристики
1. В основе – гидравлический подъемник в сочетании с направляющей опорой большой прочности обеспечивает сбалансированный подъем с минимальным уровнем шума.

2.Литой стол, изготовленный из магниевого или алюминиевого сплава, отличается высокой степенью жесткости и прочности

3. Встроенная тормозная система для гашения обратного отскока гарантирует предотвращение нежелательного повторного ударного импульса.

4. Цифрой контроллер высоты подъема позволяет проводить испытания с высокостабильной повторяемостью.

5. Пневмоподвеска с гасителями колебаний эффективно снижает ударное воздействие на пол помещения и позволяет устанавливать стенды без дополнительной сейсмомассы или фундамента.

Технические данные

Модель SY10-2 механический SY10-5 SY10-25 SY10-50 * SY10-100 * SY10-200 ** SY10-400 ** SY10-600 ** SY10-1000 ** SY10-1500
Номинальная нагрузка (кг) 2 5 25 50 100 200 400 600 1000 1500
Размер стола(мм) 200x200 200x200 300x350 480x500 650x800 800x960 1000 X1000 1200 X1200 1000 X1000
1200 X1200
1000x1200
1200x1200
Форма импульса Полусинус Полусинус Зуб пилы Полусинус Зуб пилы Полусинус Зуб пилы Трапеция Полусинус Зуб пилы Трапеция Полусинус Зуб пилы Трапеция Полусинус Зуб пилы Трапеция Полусинус Зуб пилы Трапеция Полусинус Зуб пилы Трапеция Полусинус Зуб пилы Трапеция
Ударное ускорение(м/с2) 200-15000 200-15000 150-1000 150-15000 150-1000 150-6000 150-1000 300-1000 150-6000 150-1000 300-1000 150-3500 150-1000 300-1000 150-1500 150-500 300-500 150-1500 150-500 300-500 150-1500 150-500 300-500 150-1500 150-500 300-500
Длительность импульса (мс) 11-0.8 18-0.5 18-6 30-0.8 18-6 30-1.5 18-6 12-6 30-1.5 18-6 12-6 30-2 18-6 12-6 30-6 18-6 12-6 30-6 18-6 12-6 30-6 18-6 12-6 30-6 18-6 12-6
Габариты (Д×Ш×В: мм) 900 x 510 x 2100 900x725x 2200 900x725x 2200 1260 x 960x 2600 1370 x 1000 x 2600 1560 x 1210 x 2600 1600 x 1210 x 2600 1620 x 1350 x 2600 1750x1500 x 2800 1950x1750x 2800
Масса (кг) 500 550 850 2500 3100 3800 4200 5100 6000 7000
Размер масляного бака(мм)   350×300×690 630×450×710 700 X 530 X 780
Объем масляного бака   60 л 60 л 45 кг/100 л
Электропитание и мощность 0.3 кВт 380 В 5060 Гц 1.5 кВт 380 В 50/60 Гц 1.5 кВт 380 В 50/60 Гц 2.2 кВт
Стандарты GJB150 GJB360 GJB548 GB/T2423 JJG541 IEC60068-2-27
*Мин.длительность импульса 0.8 мс
**Мин.длительность импульса 2 мс
