Усилители мощности

1.Усилитель мощности состоит из логического модуля и блока питания, характеризуется небольшим размером, легким весом и высокой производительностью, гибкой комплектацией, высокой энергоэффективностью, простой установкой, интеллектуальным управлением и т.д.

2. Все ключевые компоненты закупаются у всемирно известных производителей, таких как Motorola, Fairchild и Mitsubishi. Их высокое качество гарантировано.

3. Цифровые усилители нового поколения значительно улучшают виброиспытательную систему, а также открывают широкие перспективы для китайских электродинамических вибростендов и вибраторов и способствует их развитию.

4. Данная серия усилителей мощности взаимозаменяема с аналогичными моделями других производителей.

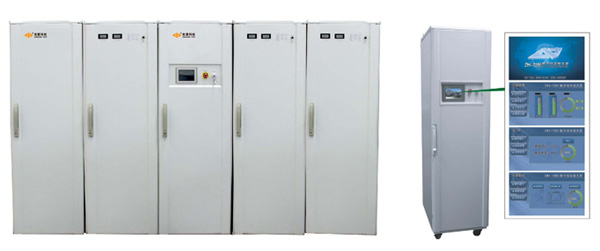

  • Сенсорный дисплей
  • Блок A-типа
  • Блок B-типа
  • CE сертификация

Эксплуатационные характеристики
1. Несколько блоков питания работают в параллельном режиме. В зависимости от фактических потребностей, пользователи могут увеличить или уменьшить количество либо силовых модулей, либо усилительных модулей. Нет необходимости в смене каркаса.

2. Устройство компенсации коэффициента мощности обеспечивает КМ равный 95%, а также позволяет использовать электрическую мощность в полной мере.

3. Благодаря технологии автоматического распределения тока, разбаланс токов при параллельном режиме составляет не более 1%.

4. Благодаря синусоидальной ШИМ усилитель мощности обладает отличным соотношением сигнал-шум и малым искажением формы сигнала.

5. Использование БТИЗ-модулей обеспечивает большой запас мощности. Единичная пиковая мощность превышает 20 кВ*А.

6. Использование технологии переключения режимов резонансной топологии дает высокую эффективность преобразования и превосходную электромагнитную совместимость.

7. Эффективность преобразования силовых модулей: до 95%. Усилитель идет с принудительным воздушным охлаждением.

Преимущества БТИЗ-модулей
1. Высокое входное сопротивление, малый модуляционный коэффициент, простая схема запуска

2. Высокая скорость переключения, быстрое выключение.

3. Большая зона безопасной эксплуатации
При эксплуатации усилители мощности демонстрируют хорошую прочность. Плотность тока БТИЗ, как правило, в 10 раз выше, чем у МОП-транзисторов. Сопротивление сток/исток в открытом состоянии (RDS ON) БТИЗ обычно составляет 10% от МОП ПТ. При этом его напряжение насыщения снижается.

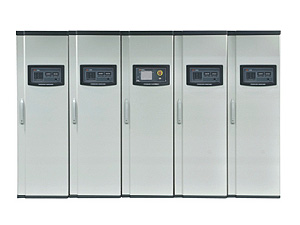

Новый тип цифровых усилителей мощности

Технические параметры

Полная потребляемая мощность 1 ~480 кВ*А
Выходное напряжение 100 В
Входное сопротивление ≥10 кОм
Соотношение сигнал-шум ≥65 дБ
Коэффициент гармоник (омическая нагрузка) ﹤1.0% (общепринятое значение)
Погрешность измерения выходного напряжения ≤5%
Погрешность измерения выходного тока ≤5%
Выходной ток ≤4800 A (120A пошаговое увеличение)
Пик-фактор тока на выходе ≥3
Стабильность постоянного тока Дрейф нуля на выходе ≥50 мВ/8ч
Частотная характеристика постоянный ток~5000 Гц ±3 дБ
Усиление на средней частоте ≥80
КПД преобразования DC/AC ﹥95%
Нагрузка омическая, ёмкостная, индуктивная
Разбаланс токов при параллельном режиме ≤1%
Среднее время наработки на отказ ﹥3000 ч
