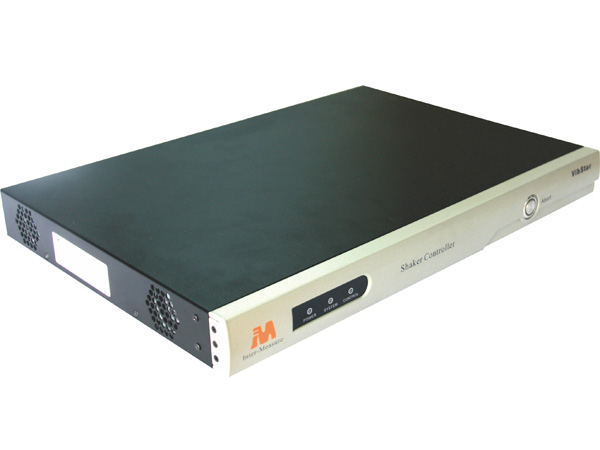

Контроллеры Vibstar
Этот продукт был снят с производства и более не предлагается.
Лучшее решение для управления вибростендами
Контроллеры Vibstar идут с DSP-процессорами с плавающей точкой (производство TI Company США), отличаются высокой производительностью и надежностью, 24-битовым ЦАП в комбинации с аналоговой технологией с низкими помехами.
Виброконтроллер Vibstar реализует надежную интерактивную коммуникацию посредством с использования сетевого интерфейса и компьютера. Аппаратная часть включает 8 одновременных каналов входа, один управляющий канал выхода, один COLA-выход. Программные модули: случайное возбуждение, синусоидальное возбуждение, классический удар, поиск и удержание резонанса, синусоидальное на случайном (SoR), случайное на случайном (RoR). Таким образом, данная продукция - это оптимальное решение для систем управления вибростендами.
Технические данные
- Сетевой интерфейс обеспечивает удобство для удаленного мониторинга.
- Схема защиты на выходе обеспечивает безопасность, как образцов, так и испытательной системы, а также защищает вибростол от скачков напряжения из-за повреждения или аварии, например при отключении питания контроллера.
- Эффективность контроля и точность управления. Максимальное количество случайных линий составляет 3200, а минимальная развертка синусоиды достигает 1 Гц.
- Инновационный входной интерфейс «Всё в одном» (ALL-IN-ONE) подходит для различных сенсорных входов.
- Ориентированный на пользователя программный интерфейс удобен для восприятия, изучения и использования.
- Генерация отчетов в формате Microsoft Word (автоматически или вручную).
- Контроллер вибрации Vibstar может использоваться вместе с усилителем мощности Dongling для реализации управления в режиме online.
Входы
| Кол-во каналов выхода | 1 управляющий канал выхода, 1 COLA-выход |
| Тип выходного сигнала | Сигнал напряжения |
| Макс. напряжение на выходе | 10 В |
| Выходное сопротивление | ﹤30Ω |
| Точность амплитуды | 2 мВ |
| Цифровой/Аналоговый преобразователь | 24-битовое разрешение |
| Динамический диапазон | 120 дБ |
| Макс. частота дискретизации | 192 кГц |
| Характеристики цепи | 1. Фильтры зашиты от наложения спектра 2. Схема защиты на выходе |
Выходы
| Кол-во каналов выхода | 1 управляющий канал выхода, 1 COLA-выход |
| Тип выходного сигнала | Сигнал напряжения |
| Макс. напряжение на выходе | 10 В |
| Выходное сопротивление | ﹤30Ω |
| Точность амплитуды | 2 мВ |
| Цифровой/Аналоговый преобразователь | 24-битовое разрешение |
| Динамический диапазон | 120 дБ |
| Макс. частота дискретизации | 192 кГц |
| Характеристики цепи | 1. Фильтры зашиты от наложения спектра 2. Схема защиты на выходе |
10 функций
- Управление случайной вибрацией
- Синусоидальный регулятор вибрации
- Классическое управление ударом
- Резонансный поиск и пребывание
- Синус на случайном управлении
- Случайный контроль
- Синусоидальное и случайное управление
- Управление спектром ударной реакции
- Входной сигнал случайной вибрации
- Управление переходными ударами
Индикаторы при случайном возбуждении
| Динамический диапазон | 90 дБ |
| Точность управления | ±1 дБ |
| Время реакции контура управления | 100 мс |
| Частотный диапазон | Постоянный ток-4800 Гц |
| Разрешение | ≤3200 линий |
| Схемы управления | односторонний канал, многоканальный средневзвешенный, многоканальное максимальное значение, многоканальное минимальное значение |
Индикаторы при синусоидальном возбуждении
| Динамический диапазон | 95 дБ |
| Время реакции контура управления | 10 мс |
| Искажение формы сигнала | < 0.3% |
| Соотношение «сигнал-шум» | ﹥100 дБ |
| Разрешение по частоте | 0.01% |
| Режим частоты развертки | Установленная частота, линейный, логарифмический |
| Скорость частоты развертки | Линейный свип-сигнал 0~6000 Гц/мин |
| Логарифмическаяразвертка по частоте | 0-100 окт./мин |
| Частотный диапазон | 1 Гц~5000 Гц |
| Схемы управления | односторонний канал, многоканальный средневзвешенный, многоканальное максимальное значение, многоканальное минимальное значение |
